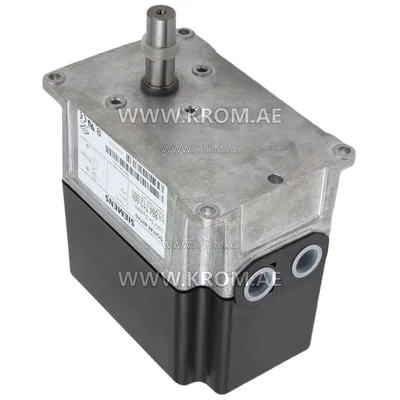

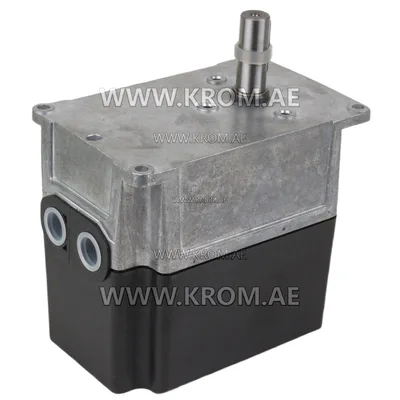

Siemens-SQM48.497A9-Stellantrieb

Der Siemens SQM48.497A9 ist ein Stellantrieb aus der SQM-Serie, der zur Positionierung von Luftklappen und Mischventilen in Brenner- und Kesselanlagen verwendet wird. Stellantriebe dieser Klasse wandeln ein Steuersignal in eine Drehbewegung um, mit der der Luftstrom durch die Verbrennungsluftklappe oder das Mischungsverhältnis in einem Drei- oder Vierwegeventil eingestellt wird. In einem Kessel sitzt der Stellantrieb zwischen der Brennersteuerung und der mechanischen Klappe oder dem Ventil: Die Brennersteuerung sendet ein Signal (Dreipunkt-, 0-10 V- oder Ein/Aus-Signal) und der Stellantrieb bewegt die Welle auf den erforderlichen Winkel, typischerweise 90° oder 160°. Die Auswahl eines solchen Stellantriebs erfolgt nach Drehmoment, Laufzeit, Steuersignalart, Wellen- oder Kupplungsmuster, Drehwinkel und ob integrierte Hilfsschalter für Rückmeldung oder Verriegelung benötigt werden. Der gleiche Stellantriebstyp wird auch zur Motorisierung von Drei- und Vierwegeventilen verwendet, die den Durchfluss zwischen Heizkreisen und der Trinkwassererwärmung umleiten oder mischen. Bei diesen Anwendungen ist der Stellantrieb ein separates Ersatzteil vom Ventilgehäuse. Typische Ausfallarten bei Stellantrieben dieser Art sind abgenutzte Getriebe, defekte Endschalter und festgefressene Ventilspindeln nach langer Stillstandszeit. Achten Sie beim Austausch darauf, dass der Ersatzantrieb in Drehmoment, Laufzeit und Steuersignal mit dem Original übereinstimmt; überprüfen Sie auch die Wellenkupplung und die Montageart sowie das Vorhandensein und die Einstellung von Hilfsschaltern, falls das System diese zur Positionsrückmeldung oder Sicherheitsverriegelung verwendet.
