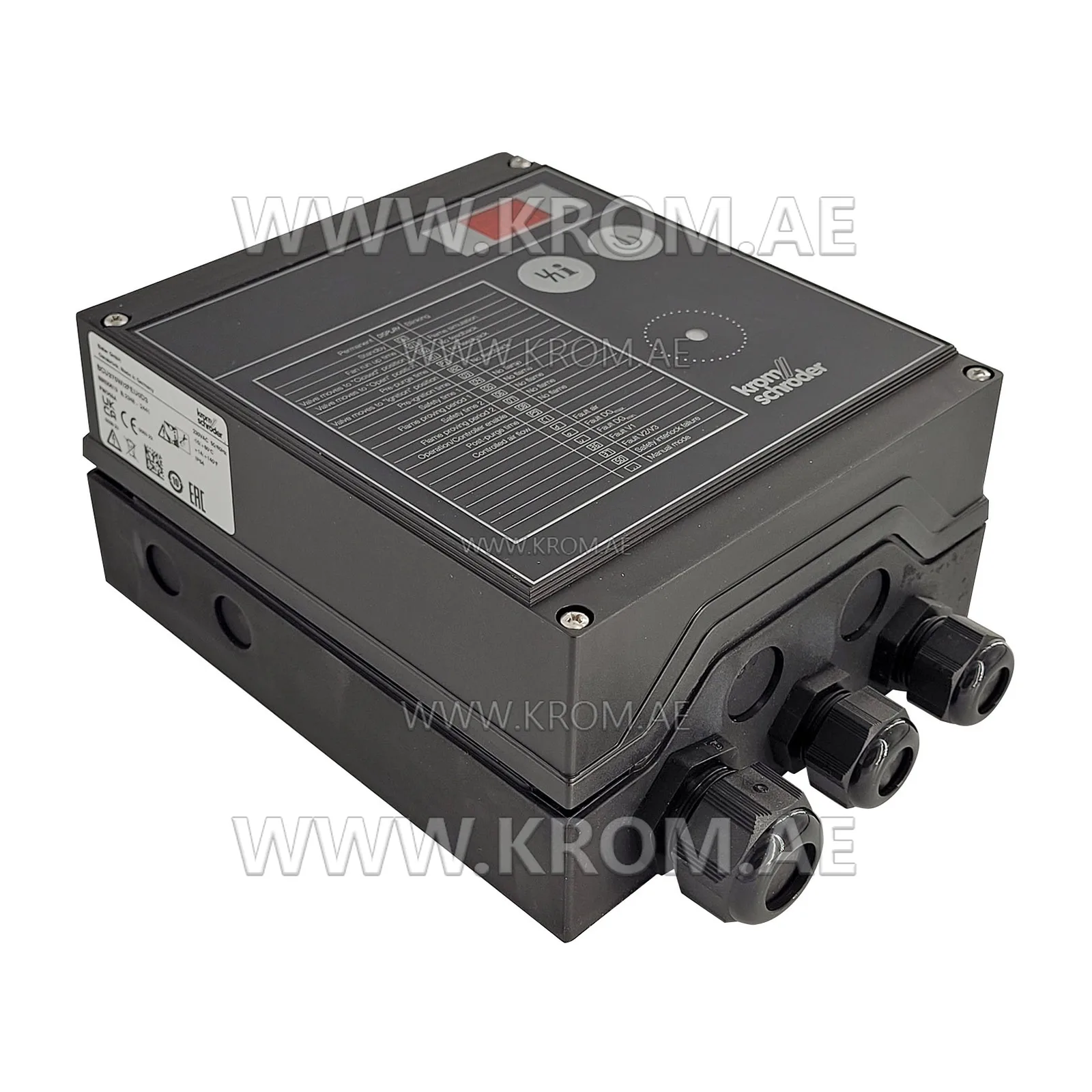

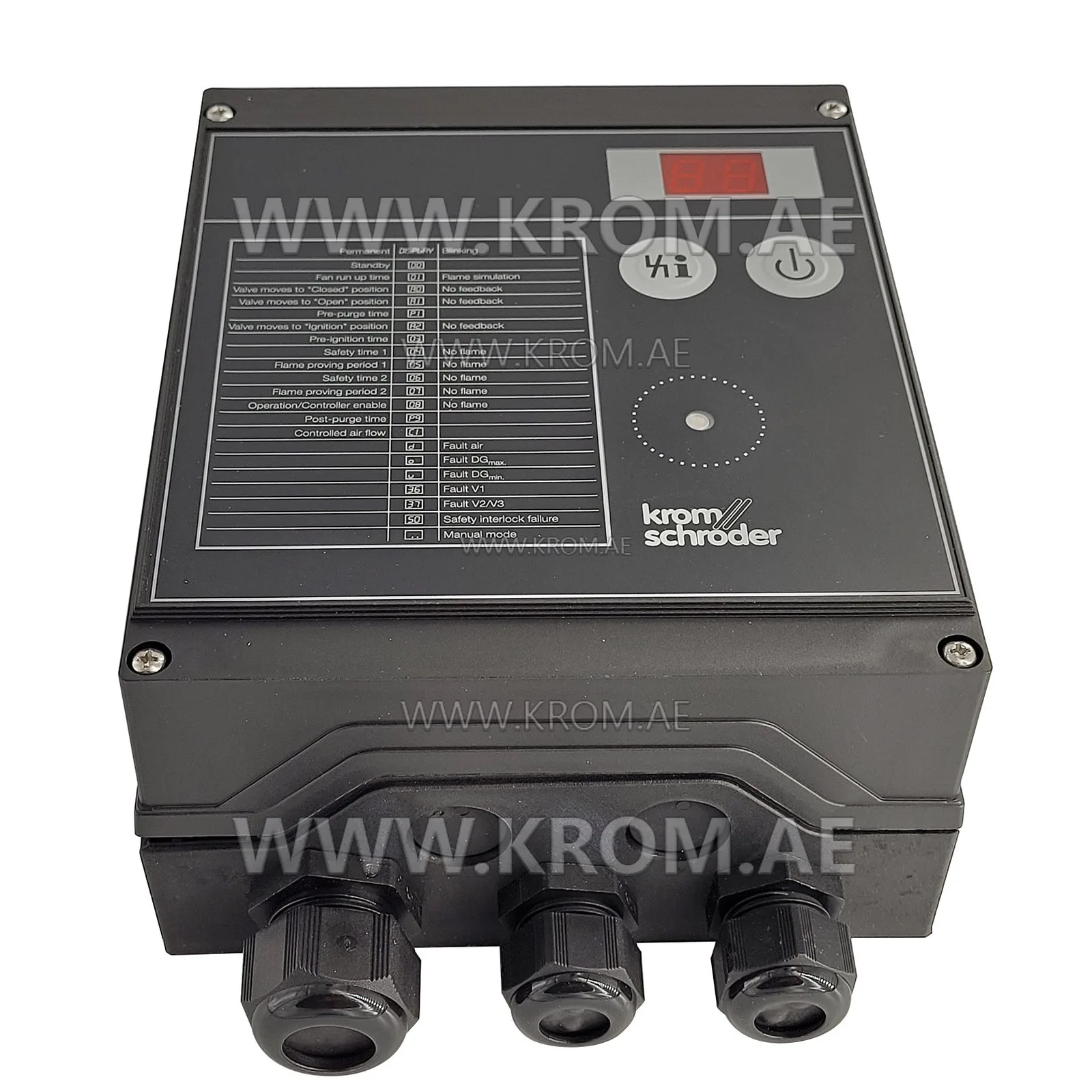

Kromschroeder BCU370WI2FEU0D3 (88600619) Brennersteuergerät
Kromschroeder 88600619 BCU370WI2FEU0D3 Gasbrenner-Sicherheitsfeuerungsautomat steuert, zündet und überwacht industrielle Gebläsebrenner mit unbegrenzter Leistung im intermittierenden oder kontinuierlichen Betrieb. Kromschroder BCU370WI2FEU0D3 88600619 Gasbrenner-Sicherheitsfeuerungsautomat Technische Daten Netzspannung: 230 V AC, 50/60 Hz Flammenüberwachung mit UV-Sensor oder Ionisationssensor Flammensignal für Ionisationsüberwachung: 1 – 28 μA, UV-Überwachung: 1 – 35 μA Für intermittierenden oder kontinuierlichen Betrieb Luftdruckprüfung während der Vorlüftung und des Betriebs durch externen Luftdruckwächter DL Maximale Länge des Zündkabels mit integrierter elektronischer Zündung: 1 m Maximale Länge des Ionisations-/UV-Kabels: 50 m (164 ft) Max. Anzahl der Schaltspiele: 250,000 Umgebungstemperatur: -20 - +60 °C (-4 – +140 °F) Schutzart: IP 54 gemäß IEC 529 Gehäuse aus schlagfestem und hitzebeständigem Kunststoff. Steckbarer Oberteil mit Bedien- und Anzeigeelementen. Unterteil mit Anschlussklemmen, Erdungsschiene und vorverdrahteter Neutralleiter-Sammelschiene mit großzügigem Verdrahtungsraum Elektronische Zündung, zweipolig Gebläseansteuerung: 3-A-Relais Ventilansteuerung: Dreipunktschritt Flammenüberwachung: Ionisationsüberwachung (kontinuierlicher oder intermittierender Betrieb) oder UV-Überwachung intermittierender Betrieb mit UVS) Digitaleingangsfunktion: integrierte Dichtheitskontrolle Mit Unterteil Minimale Brennerpause tBP: 15 s Brennerstartversuche: 2 Einschaltverzögerung tE: 0 s Vorzündzeit tVZ: 1 s Sicherheitszeit 1, Brenner/Zündbrennerstart tSA1: 5 s Flammenbildungszeit 1, Brenner/Zündbrenner tFS1: 2 s Sicherheitszeit 2, Hauptbrennerstart tSA2: 2 s Flammenbildungszeit 2, Hauptbrenner tFS2: 2 s Verzögerungszeit des Regler-Freigabesignals tRF: 10 s Mindestbrennerbetriebszeit tB: 60 s Sicherheitszeit im Betrieb tSB: 1 s V2 während des Brennerbetriebs: Ein Verhalten bei Flammenausfall während des Betriebs: Neustart Brenner-Abschaltschwelle: 1 micro A UVS-Prüfung (1 x in 24 Stunden): Aus Betriebszeit im Handbetrieb: unbegrenzt Benutzerdefiniertes Passwort Luftüberwachung während der Vorlüftung: Aus Luftüberwachung während des Betriebs: Aus Mindestgasdrucküberwachung: Aus Digitaleingangsfunktion: integrierte Dichtheitskontrolle TC-Prüfzeit tP: 20 s Gebläsehochlaufzeit tGV: 0 s Ventilansteuerung: Ein Vorlüftung bei jedem Start: Aus Schnellstart startet in geschlossener Stellung Vorlüftzeit tPV: 30 s Nachlüftzeit tPN: 100 s Gewicht: 1.8 kg Krom schroder BCU370WI2FEU0D3 88600619 Gasbrenner-Steuergerät Anwendung Kromschroeder 88600619 BCU370WI2FEU0D3 Gasfeuerungsautomat kann sowohl für direkt gezündete Gebläsebrenner als auch für solche mit Zündbrenner verwendet werden. Kromschroeder 88600619 BCU370WI2FEU0D3 Gasbrenner-Feuerungsautomat aktiviert das Gebläse und positioniert die angeschlossene Drosselklappe in der Vorlüft- und Zündstellung. Nach der Vorlüftung und dem Brennerstart wird das Freigabesignal an einen externen Regler gesendet, der die Drosselklappe entsprechend dem geforderten Leistungsbedarf verstellt. Die Nachlüftung erfolgt nach Beendigung des Brennerbetriebs. Kromschroder 88600619 BCU370WI2FEU0D3 Steuergerät überwacht den Gas- und Luftdruck. Eine optionale Dichtheitskontrollfunktion prüft die Ventile mithilfe eines externen Gasdrucksensors. Die Programmierbarkeit über die optische Schnittstelle und die BCSoft-Software gewährleistet eine optimale Anpassung an spezifische Anwendungen. Einstellbare Startversuche und automatischer Neustart (wenn aktiviert) gewährleisten eine hohe Flexibilität der Brennerausrüstung. Die Schnellstartoption ermöglicht einen regelkonformen Start von Gebläsebrennern ohne Vorlüftung nach normaler Abschaltung, wodurch unnötige Luftzufuhr in die Brennkammer vermieden und bei Wärmebedarf schnell die maximale Wärmeleistung erreicht wird.
