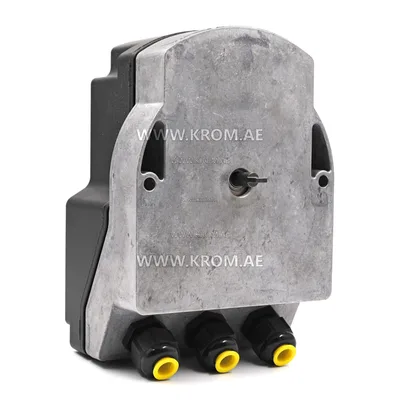

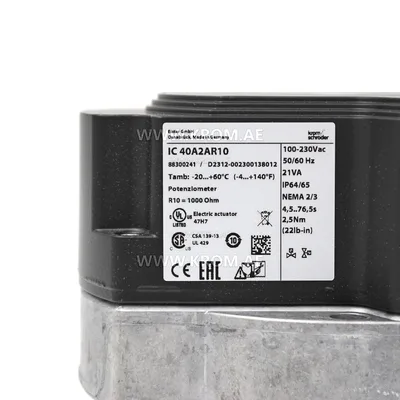

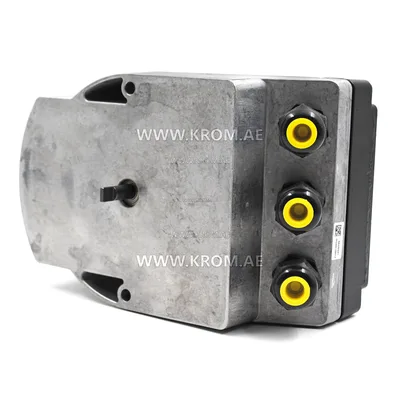

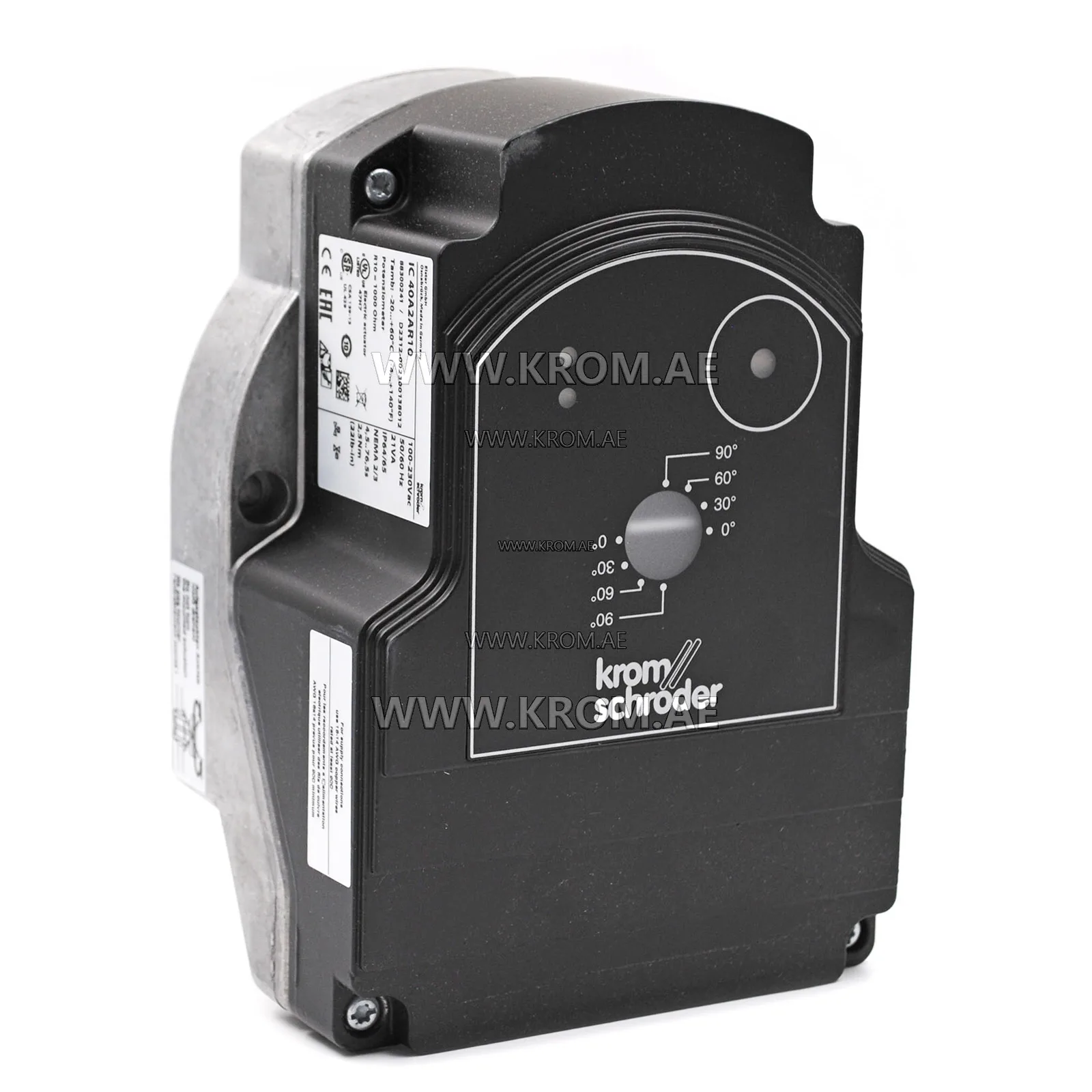

Kromschroeder-Stellantrieb „IC40-A2AR10“ (88300241)
Der Kromschroder IC 40A2AR10 88300241 Stellantrieb ist für präzise Drehbewegungen zwischen 0° und 90° ausgelegt, um Durchflüsse in Gasverbrauchsanlagen und Abgasrohren zu regeln. Die Konfiguration erfolgt über BCSoft. Zusammen mit dem BV.. (IB..) Ventil wird ein Regelbereich von bis zu 10:1 erreicht, mit dem VFC (IFC) Ventil bis zu 25:1 für Gas und Luft. Er kann in 4 Stellungsregelungsmodi arbeiten, wobei Zwischenstellungen eingestellt werden können. Eine blinkende LED zeigt die Bewegung des Ventils an. Öffnungs- und Schließparameter werden über BCSoft eingestellt. Er entspricht den Richtlinien 2014/35/EU, 2014/30/EU und der Norm DIN EN 60730. Technische Daten Kromschroeder IC 40A2AR10 88300241 Stellantrieb Serie 40, programmierbar über optische Schnittstelle Laufzeit einstellbar zwischen 4,5 und max. 75 s Netzspannung: 100-230 V AC, 50/60 Hz Drehmoment: 2 Nm 4 – 20 mA Analogeingang und digitale Eingänge Rückmeldepotentiometer: 1000 Ohm Parametersatz 68001, Betriebsart 06, 3-Stufen-Betrieb mit einem oder zwei digitalen Eingängen, Laufzeit: 6 s Gewicht: 2 kg Netzspannung: 100 – 230 V AC, ±10%, 50/60 Hz, der Stellantrieb passt sich automatisch an die jeweilige Netzspannung an Einschaltspitzenstrom: max. 8 A für max. 10 ms Schraubklemmen nach dem Aufzugprinzip für Kabel bis 4 mm² (Einzelader) und für Kabel bis 2,5 mm² mit Aderendhülsen Drehwinkel: 0 – 90°, Einstellgenauigkeit Haltemoment = Drehmoment, solange Netzspannung anliegt 2 digitale Eingänge: 24 V DC oder 100 – 230 V AC jeweils Strombedarf der digitalen Eingänge: 3 mA ± 1,5 mA 1 analoger Eingang (optional): 4 – 20 mA (interne Lastimpedanz: max. 500 Ω bei 20 mA) Potentiometer (optional): 1 kΩ ± 20%, Linearitätstoleranz: ± 2%, max. Leistung: 0,25 W, leitfähiges Kunststoffelement 2 digitale Ausgänge: Meldekontakte als Relais-Wechselkontakte Kontaktstrom der digitalen Ausgänge: min. 5 mA (ohmsch) und max. 2 A Die Relaiskontakte können an 100 – 230 V AC oder 24 V DC angeschlossen werden Wenn die Kontakte einmal mit einer Spannung > 24 V und einem Strom > 0,1 A verbunden wurden, ist die Vergoldung auf den Kontakten durchgebrannt. Dieser Kontakt kann dann nur noch mit dieser oder einer höheren Leistung betrieben werden Schutzart: IP 65 Schutzklasse: I Einschaltdauer: 100% Elektrischer Anschluss: Leitungseinführung: 3 x M20 Kunststoff-Kabelverschraubungen Umgebungstemperatur: -20 bis +60°C, keine Betauung zulässig Lagertemperatur: -20 bis +40°C
