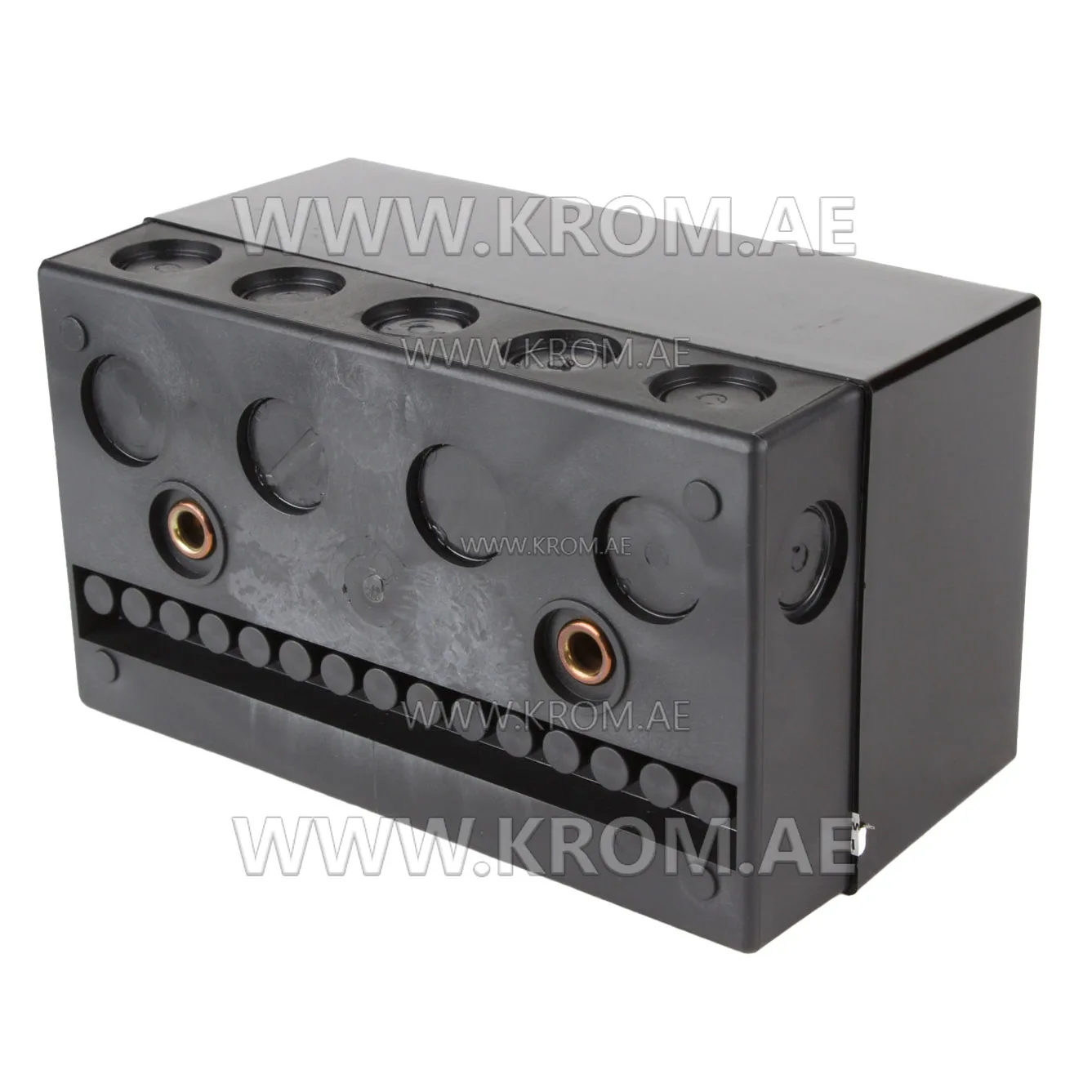

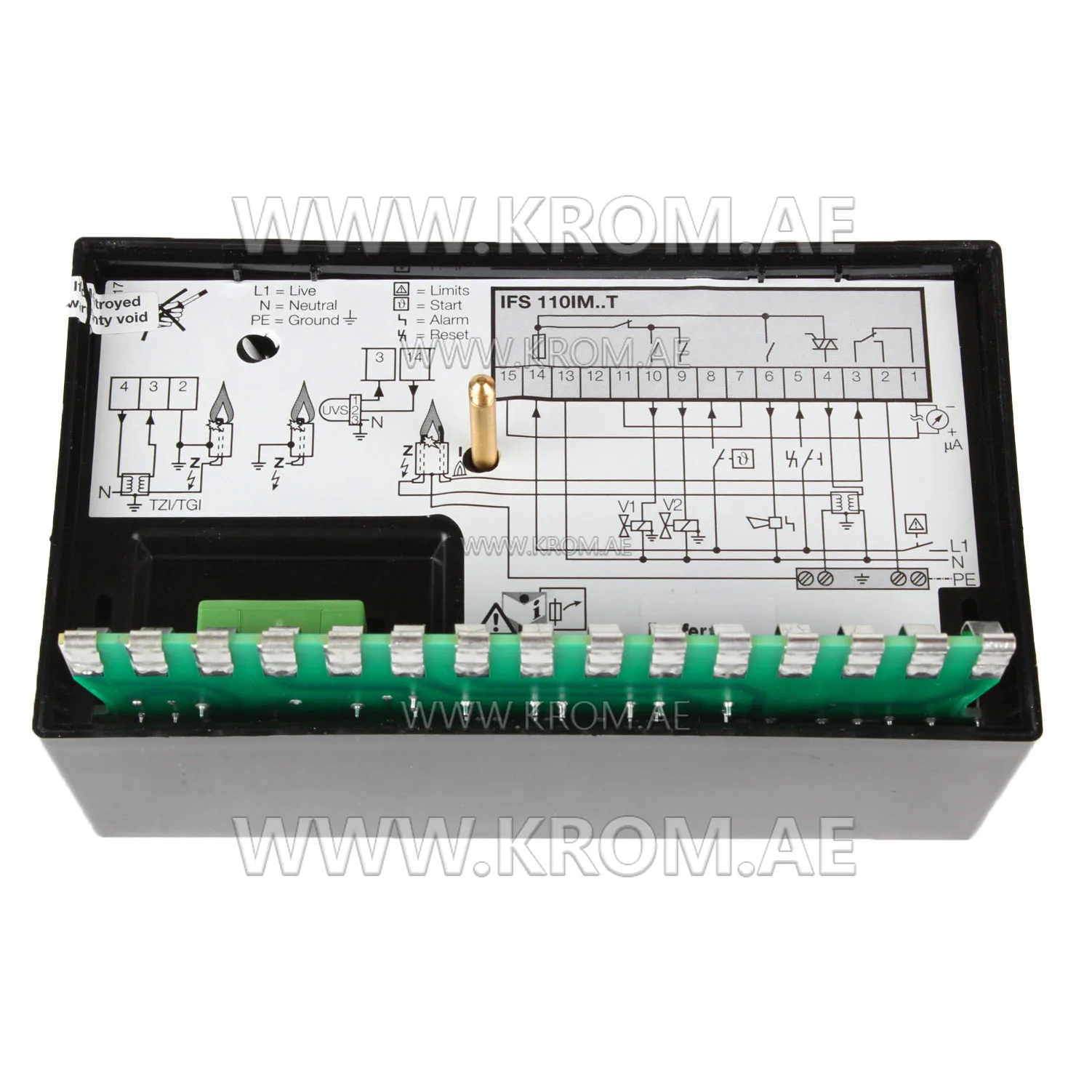

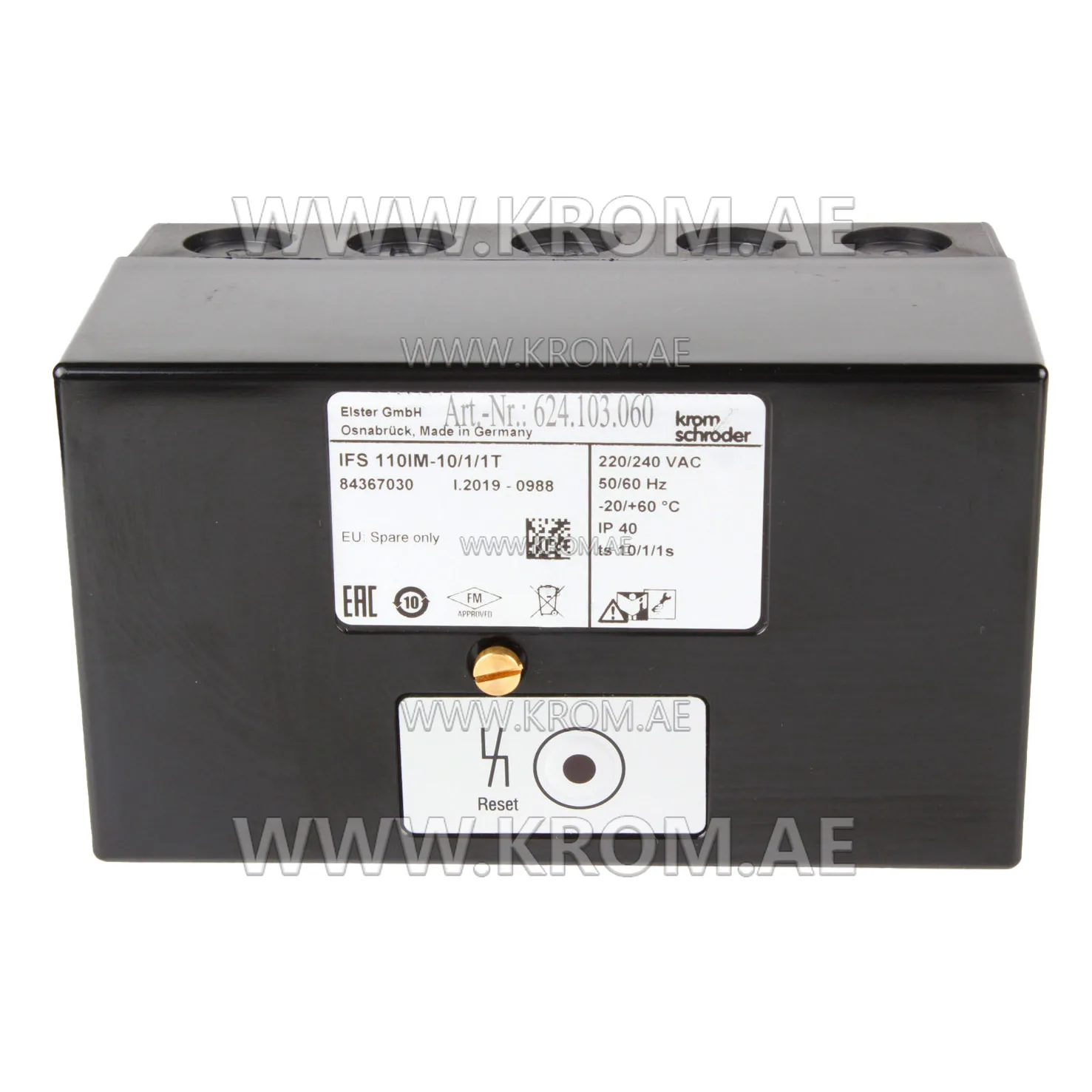

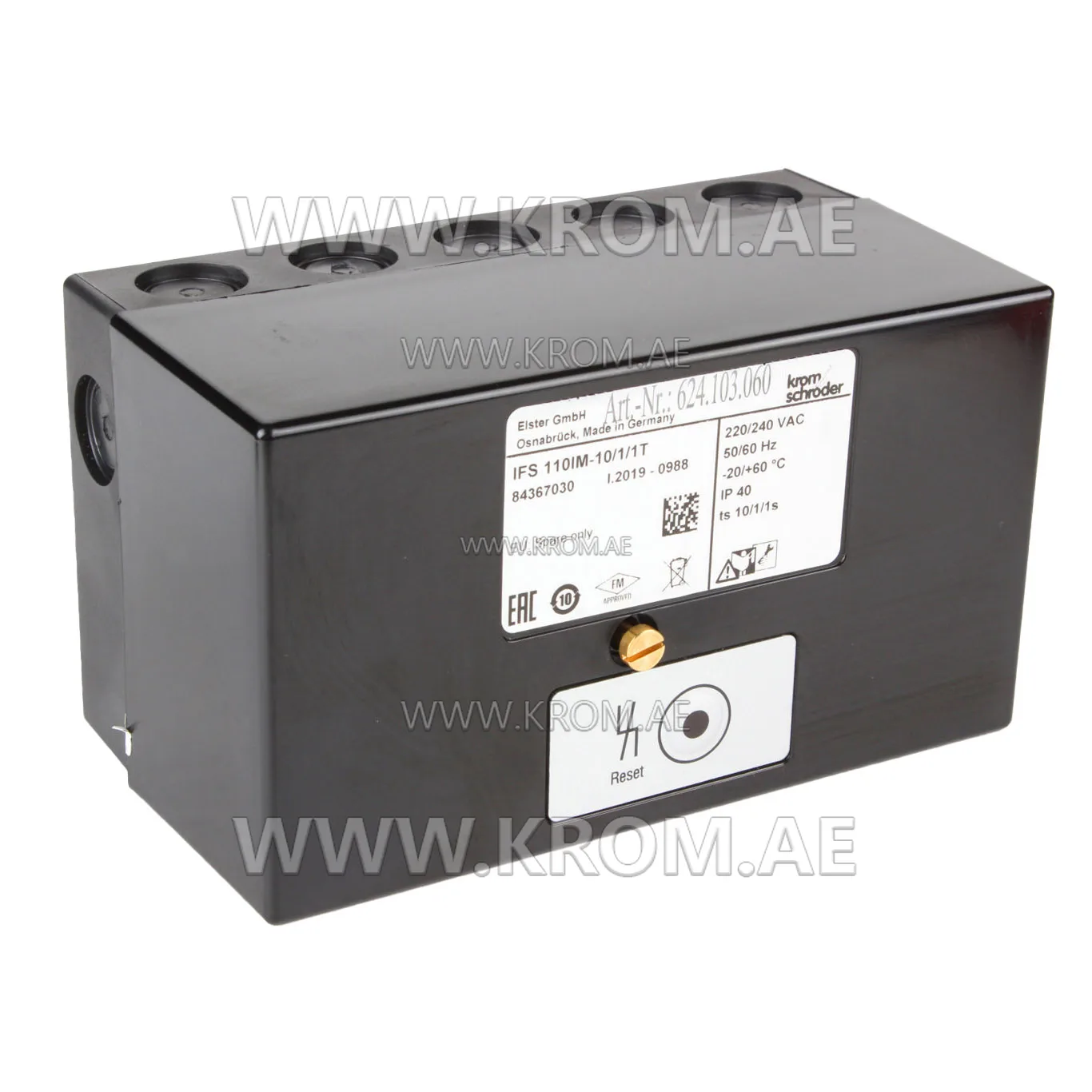

Kromschroeder IFS110IM-10/1/1T (84367030) Brennersteuergerät
Die automatischen Gas-Feuerungsautomaten Kromschroder IFS110IM-10/1/1T 84367030 sind für eine effiziente Zündung und Steuerung von Gasbrennern ausgelegt. Die Brennersteuergeräte Kromschroder IFS110IM-10/1/1T 84367030 gewährleisten hohe Zuverlässigkeit und Sicherheit beim Betrieb der Brenner und bieten fortschrittliche Funktionen und Technologien für eine optimale Flammensteuerung sowie einen unterbrechungsfreien Systembetrieb. Eigenschaften der Gasbrenner-Sicherheitssteuergeräte Kromschroeder 84367030 IFS110IM-10/1/1T Flammenüberwachung mittels Ionisationselektrode oder UV-Zelle Flammensimulationsprüfung vor dem Start und nach dem Ausschalten des Brenners Geeignet für Zünd- und Ionisationsüberwachung mit einer Elektrode Moderne Technik mit Halbleitern Hohe Schaltspielfrequenz Fern-Reset Externe Störungsanzeige EG-geprüfte und zertifizierte Bauart Technische Daten des Gasbrenner-Steuergeräts Kromschroder 84367030 IFS110IM-10/1/1T Betriebsspannungen: 220/240 V, 50/60 Hz Sicherheitszeit: 2, 3, 5 oder 10 s Zündzeit: ca. 1, 2, 3 oder 7 s Spannungszustand und Sicherheitszeit auf Bestellung Fern-Reset: ja Leistungsaufnahme: 5 VA Kontaktbelastung: max. 1 A pro Ausgang Gesamtlast: max. 2 A Ionisationselektrode: 220 V Ionisationsstrom: > 1 µA Reaktionszeit: < 1 s Störungsanzeige: Lampe im Reset-Taster und Anschluss für externe Störungsanzeige Umgebungstemperatur: -20 °C bis +60 °C Schutzart: IP 40 nach DIN 40 050 Kabelverschraubung: für Pg 9 Einbaulage: beliebig Gewicht: 750 g Betrieb des automatischen Gas-Feuerungsautomaten Kromschroeder 84367030 IFS110IM-10/1/1T Auf Befehl des Thermostats zur Zündung prüft das Gasbrenner-Steuergerät Kromschroder IFS110IM-10/1/1T 84367030 das Vorhandensein einer Flamme. Wenn keine Flamme vorhanden ist, wird die Zündung an Ventil 1 eingeschaltet. Nach Überprüfung der Flamme auf Sicherheit und Vorhandensein wird Ventil V2 aktiviert. Bei fehlender Flamme erfolgt eine Notabschaltung. Das Gerät überwacht die Flamme während des Brennerbetriebs und nach dem Stopp ständig. Wenn die Flamme nicht innerhalb von 10 Sekunden nach dem Stoppen erlischt, erfolgt eine Notabschaltung.
